konfigurasi dhcp server menggunakan cisco packet tracer

Admins 5 Comments ,

konfigurasi dhcp server menggunakan cisco packet tracer

DHCP atau Dynamic Host Configuration Protocol adalah protocol yang berbasis arsitektur client/server yang dipakai untuk mempermudah pengalokasian IP Address pada suatu jaringan.

Jaringan lokal yang tidak menggunakan DHCP harus memberikan IP Address secara manual hal ini akan membuat kita kerepotan. Jika suatu server lokal dipasangkan DHCP, semua komputer yang terhubung ke jaringan akan mendapatkan IP Address secara otomatis.

Konfigurasi DHCP Server

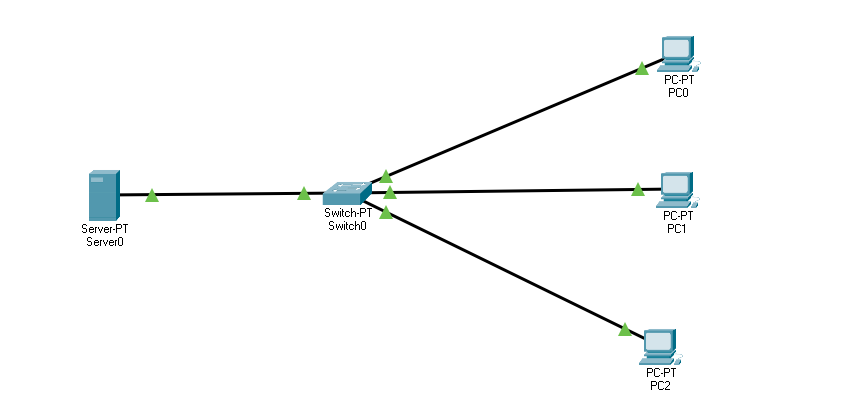

  • Pertama desain topologi seperti gambar dibawah ini dan hubungkan menggunakan kabel Straight.

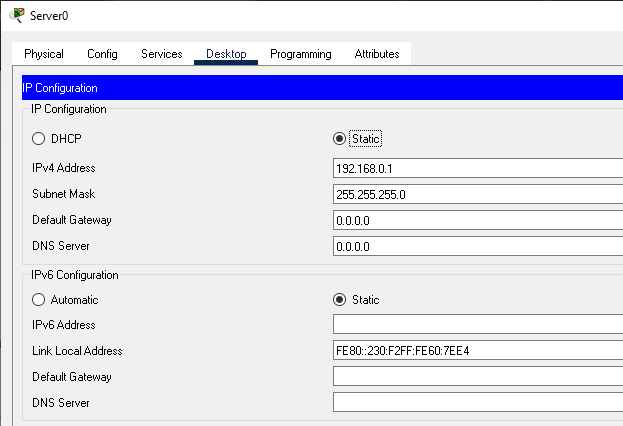

  • Setting IP Address Server, dengan cara klik icon ServerDesktop IP Configuration. Lalu masukkan IP seperti berikut.

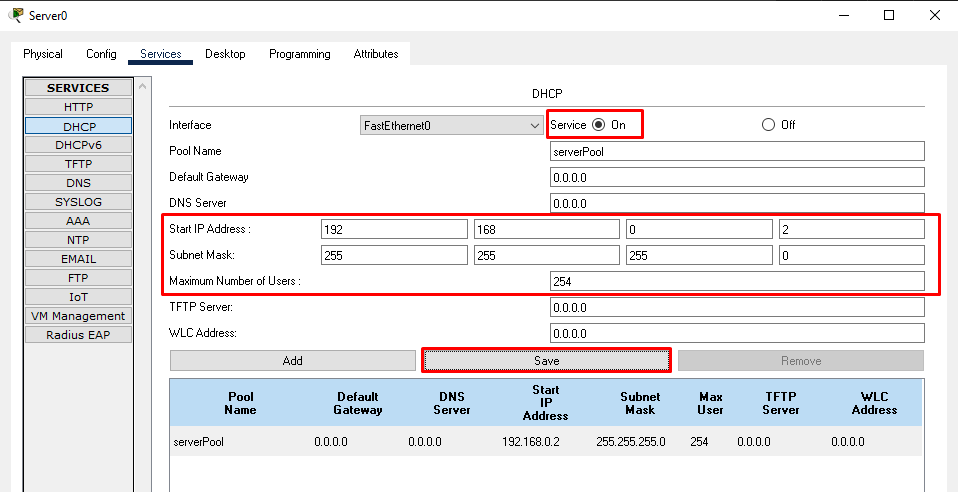

  • Selanjutnya setting DHCP Server, dengan cara klik icon Server Services DHCP. Kemudian setting seperti berikut.

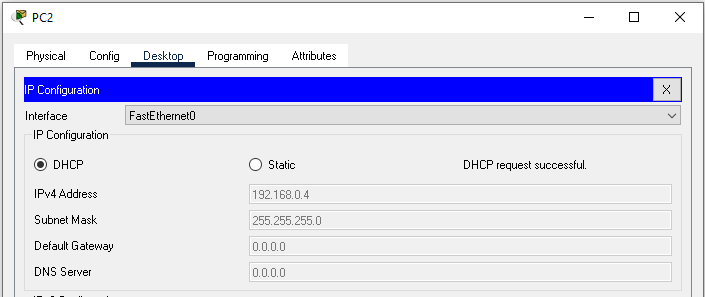

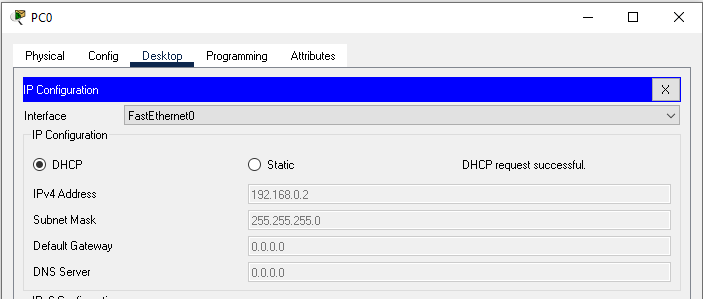

  • Kemudian setting IP komputer client yang terhubung di server. Dengan cara klik icon PC Desktop IP Configuration. Lalu pilih DHCP, pastikan muncul keterangan “DHCP request successful”. Seperti pada gambar dibawah ini.

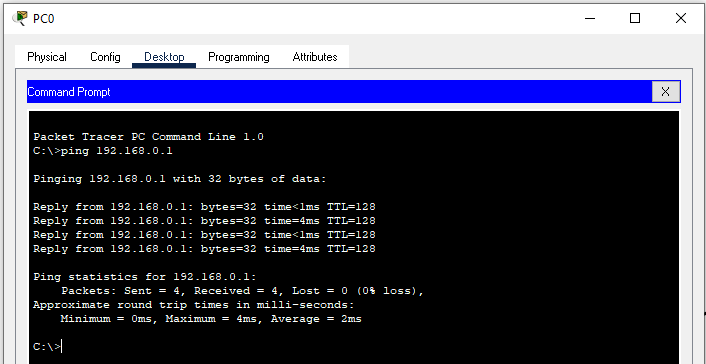

  • Setelah setting semua PC, pastikan setiap PC dan Server sudah saling terkoneksi dengan baik atau belum, yaitu dengan melakukan test ping dari PC dengan Server. Caranya klik icon PC → Dekstop → Command Prompt. Lalu ping IP Server seperti pada gambar dibawah.

Jika seperti pada gambar diatas berarti konfigurasi sudah berhasil dan terhubung dengan baik.
